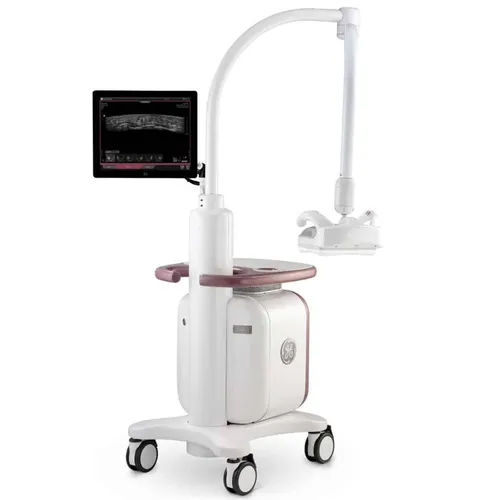

УЗИ система GE Invenia Abus

Преимущества:

При плотной молочной железе традиционная маммография может пропустить более 1/3 раковых опухолей. Использование же Invenia ABUS в дополнение к маммографии может улучшить обнаружение инвазивного рака на 55% по сравнению с проведением только лишь одной маммографии.

Возможности системы:

• Увеличение степени сжатия молочной железы
• Уменьшение степени сжатия молочной железы
• Процесс автоматического сканирования запускается одним нажатием
• Отмена сканирования
• Эргономичный кронштейн для датчика с 3 настраиваемыми уровнями компрессии от 2 до 9 кг
• Встроенный сверхширокий вогнутый датчик C15-6XW:
  • диапазон частот: 4 - 15 МГц;
  • длина апертуры: 15,3 см;
  • длина сканируемого участка: 16,9 см;
  • Количество элементов: 768.
• Глубина сканирования до 5 см
• Cтабилизирующая мембрана
• Получение одного объемного изображения происходит менее чем за 60 секунд
• Многорядная LED подсветка
• Съемное рамка датчика для упрощения очистки
• Получение объемных 3D изображений с возможностью покадрового просмотра
• Настраиваемые рабочие протоколы
• Алгоритмы обработки изображений:
  • Алгоритм однородности изображения ткани (TEA)
  • Подавление зернистости
  • Компенсация акустической тени от соска (NSC)
  • Определение границ молочной железы (BBD)
  • Определение стенки грудной клетки
• Получение изображений:
  • Поперечная плоскость (в реальном времени)
  • Коронарная плоскость (статическая, для указания нахождения соска)
• Сменные (одноразовые) мембраны датчика
• Удаленная техническая диагностика системы
• Интегрированные руководство пользователя

Компоненты дополнительной поставки:

• Invenia ABUS Review Software - программное обеспечение для рабочей станци, устанавливается на рабочую станцию пользователя

Рабочая станция:

• Отображение объемных 3D ультразвуковых изображений, которые состоят из традиционных поперечных и воссозданных коронарных и сагиттальных проекций
• Возможность отображения полного 3D изображения
• 64-битный преобразователь предоставляет широкие возможности и инструменты для полноценного анализа и отчетности
• Пользовательский интерфейс ICONS
• Несколько протоколов для просмотра, которые могут быть настроены пользователем
• Отображение и навигация:
  • Индивидуальные пользовательские настройки для сканирования и просмотра изображений.
  • Многооконный просмотр: 4 - 12 изображений.
  • Оптимизированные протоколы обзора для большого пациентопотока.
  • Стандартизованная ориентация изображения:
    • "толстый срез" в коронарной плоскости;
    • поперечная;
    • сагиттальная плоскость;
    • радиальный и антирадиальный поворот изображения;
    • просмотр только области интереса.
  • Изменяемая толщина среза: 0,5 - 10,0 мм (шаг 0,5 мм)
  • Срез: 0,5 - 2,0 мм (шаг 0,5 мм)
  • Настройка градаций серого
  • Функция панорамирования и масштабирования
  • Инструмент увеличения 4X
  • Просмотр кинопетель с регулируемой скоростью воспроизведения
  • 360 ° APC - отображение области по "любой точке компаса"
  • Одновременный просмотр двух изображений для сопоставления в коронарной плоскости
  • Инструменты управления в виде иконок

Особенности системы:

Ультразвуковая система для автоматизированного сканирования молочных желёз Invenia ABUS — это удобная, неионизирующая методика дополнительного скрининга молочных желёз у женщин с повышенной плотностью ткани. При плотной молочной железе традиционная маммография может пропустить более 1/3 раковых опухолей. Использование же Invenia ABUS в дополнение к маммографии может улучшить обнаружение инвазивного рака на 55% по сравнению с проведением только лишь одной маммографии.

Как известно при исследовании женщин с плотной МЖ эффективность маммографии снижается (чувствительность метода может быть сокращена до 6-38%). При этом у 40% женщин молочная железа плотная, что само по себе увеличивает риск возникновения РМЖ, поэтому важно обеспечить дополнительный этап диагностики для повышения качества всего исследования. Invenia ABUS — новый подход к УЗ-диагностике молочных желёз — является инновационным ответом на данную проблему.

Новый подход к УЗ диагностике молочных желёз:

Время полного проведения обследования, включая подготовку пациентки, составляет всего 15 минут, чему способствуют:

• Датчик с изогнутой апертурой для равномерного сканирования и распределения давления.
• Сканирование одной молочной железы около 1 минуты (3 проекции).
• Обработка полученных данных за 3 минуты.

Invenia ABUS является инновационной разработкой, которую отличают ряд значимых характеристик, таких как:

• Автоматизированный высокочастотный линейный датчик со сканирующей поверхностью 15 см., соответствующий анатомии молочной железы.
• Неинвазивная, экономичная и аккуратная диагностика рака молочной железы на ранних стадиях.
• Повышение выявляемости инвазивного рака при плотной молочной железе на 55% по сравнению с только маммографией.
• Повышение выявляемости злокачественных образований на 37% по сравнению столько маммографией.
• Максимально операторонезависимая процедура, автоматическое 3D сканирование, толщина коронарного среза 2 мм.
• Интеллектуальные средства системы, обеспечивающие эффективное чтение и анализ изображения в течение 3 мин., что значительно экономит время врача, по сравнению с обычным ультразвуковым сканером.

Область применения:

• Ультразвуковой скрининг заболеваний молочных желез
