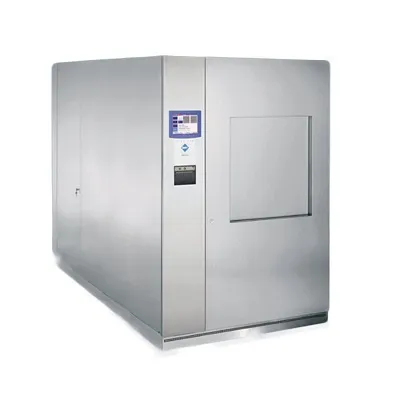

Стерилизатор Sterivap 6618 (885 литров)

 Особенности

• объём 885 литров
• однодверное или двухдверное исполнение
• вертикальное перемещение двери
• система аксессуаров для ручной загрузки материалов или система транспортных и загрузочных тележек
• облицовочные панели аппарата из нержавеющей стали по индивидуальным запросам
• предназначен главным образом для стерилизационных при операционных залах, больших и совмещённых кабинетов частных врачей и отделений центральной стерилизации
• возможность встраивания в облицовочные стены из нержавеющей стали (двухдверное исполнение)

Преимущества

• цветной контактный дисплей "touch screen" 8,4"
• каркас аппарата и трубопроводы из нержавеющей стали
• уникальная двухкамерная рубашка стерилизационной камеры
• уникальная система подачи пара в стерилизационную камеру
• специальные интерактивные сервисные программы
• высший комфорт обслуживания и сервиса
• выгоды для Вас - короткое время обработки партий, экономичная эксплуатация, очень низкий расход рабочих сред, длительный срок службы и надёжность аппарата

Выгодное соотношение цены и качества

• Правильный выбор для небольших медицинских учреждений и всех отделений центральной стерилизации, придающих большое значение выгодному соотношению цены и качества. Высочайшее качество изготовления, современная электроника и качественные материалы являются несомненными достоинствами аппарата STERIVAP, также как его пользовательские особенности и исключительно высокий уровень безопасности и надёжности.

Технические стандарты и законодательные акты

Компания ООО «ВМТ Medical Technology s.r.o.» является обладателем сертификатов полной системы менеджмента качества:

• по стандартам EN ISO 9001, EN ISO 13485
• для удостоверения соответствия продуктов европейской Инструкции № 93/42/ЕЕС, по тексту Инструкции № 2007/47/ЕС (класс средства медицинской техники IIb)
• на производство напорных устройств согласно европейской Инструкции № 97/23/ЕС, модуль Н/Н 1
• на производство напорных устройств согласно правилам ASME Code
• на производство напорных устройств и парогенераторов по условиям AQSIQ для поставок в Китай
• сертификат Аккредитованной испытательной лаборатории № 1325.
  Аппарат удовлетворяет требованиям ряда технических стандартов, в частности, EN 285+A2, EN ISO 17665-1. На аппарат выдан Сертификат соответствия.

Совершенно новый дизайн

• массивная напорная стерилизационная камера с обогревающей рубашкой, двери и встроенный парогенератор изготовлены из качественной нержавеющей стали с применением материалов AISI 316 Ti и AISI 316 L
• дно стерилизационной камеры выполнено с уклоном с целью обеспечения тщательной сушки
• внутренняя поверхность стерилизационной камеры отшлифована по классу шероховатости Ra 1,25 мм (Ra 50 мкдюймов)
• отличная тепловая изоляция стерилизационной камеры специальным изоляционным слоем Rockwoll толщиной 125 мм и наружный изолирующий кожух из горячеоцинкованной листовой стали для существенного снижения тепловых потерь, простоты очистки и технического обслуживания
• все стерилизационные камеры стандартно снабжены двумя легкодоступными входными патрубками диаметром 25 и 50 мм по стандарту EN 285+A2
• массивный составной каркас из нержавеющей стали, с возможностью прохода через дверь шириной 1000 мм
• электромоторный привод для управления движением двери стерилизационной камеры с уникальным пружинным механизмом и сдвоенной защитой двери (предохранительная планка и муфта)
• стандартно встроенный парогенератор с нагревательными элементами изготовлен из нержавеющей стали
• трубопроводы впуска пара в стерилизационную камеру стандартно выполнены из нержавеющей стали, вентили из латуни
• все трубные соединения выполнены с тепловой изоляцией
• мощный бесшумный вакуум-насос, обеспечивающий высокую эффективность и надёжность (двухступенчатый для моделей 636 – 669)
• простой механический фильтр на входе питающей воды для защиты вентиля и вакуум-насоса
• бактериологический фильтр на подводе воздуха в стерилизационную камеру (0,1 мкм)
• совмещённый сток – с целью элиминации влажности в пространстве аппарата все трубопроводы выведены в общий сборник
• однодверное или двухдверное (проходное) исполнение (типы 446 – 6618 с вертикально-передвижными слайдовыми дверями, типы 9612 – 9621 с горизонтально-передвижными слайдовыми дверями)
• облицовочные панели аппарата из нержавеющей стали по сравнению с обычным исполнением имеют каркас для продления срока службы
• для удобного доступа внутрь аппарата предусмотрены дверные панели с замком
  укреплённые облицовочные листы из нержавеющей стали для обеспечения бесшумной работы

Интеллектуальная система экономии рабочих сред

• специальная двухкамерная рубашка стерилизационной камеры для повышения качества и точности прохождения цикла стерилизации, с независимым и устойчивым подогревом камеры позволяет снизить расход обессоленной воды почти на 20%
• встроенное устройство для экономии воды для вакуум-насоса, обеспечивающее сокращение эксплуатационных расходов прибл. на 15%
• мощный парогенератор уникальной конструкции с микропроцессорной автоматикой и автоматической системой выведения солей обеспечивает короткое время циклов стерилизации и постоянное высокое качество пара

Новая панель управления с сенсорным дисплеем

• две встроенные микропроцессорные системы управления PLC (Master-Slave) с собственными датчиками для независимой обработки данных, управления и документации рабочих циклов
• панель управления эргономически оптимально размещена на высоте глаз, вне зоны термического влияния
• технология сенсорного дисплея «touch screen» 8,4" обеспечивает удобство и простоту обслуживания на стороне загрузки
• светодиодный дисплей на стороне выгрузки (у аппарата проходного исполнения) позволяет прослеживать текущую рабочую фазу и давление в стерилизационной камере
• функция «Аварийная кнопка» (общая остановка), включённая в панель управления
• встроенный принтер для документации процессов стерилизации
• система чиповых карт
• возможность выбора языка для взаимодействия с аппаратом
• обзорное цифровое представление значений давления пара в рубашке стерилизационной камеры и парогенераторе, давления и температуры в стерилизационной камере (в эталонной бутыли)
• часы – указатель оставшегося времени выполнения программы и указатель реального времени
• история протоколов – SD-карта памяти (по выбору) позволяет сохранять до десятков тысяч протоколов (в графической или цифровой форме)
• история ошибок – функция, позволяющая отобразить на дисплее 20 последних сообщений об ошибках
• дополнительный комментарий – аппарат позволяет обслуживающему персоналу написать к отдельным программам или циклам комментарий (например, название продукта, номер загруженной партии, номер серии и т. д.), который будет содержаться и в записи, распечатанной на принтере
• регистрация – права доступа, позволяющие установить права пользователя для входа в систему аппарата - режимы «Свободное пользование» и «Индивидуальные права доступа»
• визуальная и звуковая сигнализация состояний и процессов
• стандартный счётчик партий и дополнительный счётчик партий по выбору

Стандартные программы

• Неупакованные инструменты – 134 °С/4 мин
• Упакованные материалы – 134 °С/7 мин
• Упакованные материалы с интенсивным досушиванием – 134 °С/7 мин
• Упакованные изделия из стекла, резины и пластмасс – 121 °С/20 мин

Специальные программы с параметрами по спецификации заказчика

• Прионы – 134 °С/60 мин
• Дезинфекция – 105 °С/20 мин
• Растворы в открытых бутылях – 121 °С/20 мин, самопроизвольное охлаждение
• Arnold – 100 °С, 75 °С
• Инструменты для лапароскопии, аллопластики, оптика ...

Программы по специфическим требованиям необходимо валидировать у заказчика! Высочайшая степень безопасности при стерилизации растворов – наряду со стандартными методами работы, безопасными процессами и мерами предосторожности предусмотрен дополнительный контроль стерилизации растворов тремя независимыми системами: контроль температуры и давления в стерилизационной камере, температуры в эталонной бутыли и минимально необходимого времени цикла стерилизации. И только при выполнении всех вышеуказанных процессов программа декларируется как завершённая, и система разрешает открыть дверь камеры.

Стандартные тест-программы для ежедневного контроля

• Тест вакуума – тест воздухонепроницаемости камеры, продолжительность фазы выравнивания 5 мин, продолжительность теста 10 мин
• Тест Бови-Дика 134 – тест проникновения пара, 134 °С/3,5 мин

Документация партий загрузки

• независимая документация рабочих циклов с записью давления и температуры, возможность хранения 10-ти последних протоколов в памяти стерилизатора (по выбору - до десятков тысяч на SD-карте)
• возможность подключения к ПК и сохранения протоколов в памяти компьютера при помощи софтвера «Printer Archiv»
• возможность подключения стерилизатора к локальной вычислительной сети (ЛВС) с применением прикладной программы «Ecosoft» и системы DP 3.5
• использование встроенного принтера с возможностью выбора одного из двух выводов графических данных

Обеспечение для сервиса

PLC автоматика аппарата обеспечена широким набором программ для простого контроля, технического обслуживания и тестирования (интерактивные схемы трубных соединений, тест-программы, позволяющие проверять элементы защиты аппарата, установку калибровок и т.д.).
Программное обеспечение можно расширить и модифицировать при помощи системы чиповых карт и специального сервисного софтвера MOVEX. Новая версия позволяет модифицировать программные данные и непосредственно с сенсорного дисплея. В аппарате можно подробно запланировать сервисные операции с последующим изображением предупреждения на дисплее или в распечатке на принтере.

Широкий набор оснащения по выбору

Для стерилизаторов предусмотрен широкий набор оснащения - свыше 60 видов дополнительных специфических опций. Система аксессуаров для ручной загрузки материалов или система транспортных и загрузочных тележек приспособлены соответственно размерам стерилизаторов, выбранной системе контейнеров и стерилизационных корзин.
Унифицированная система элементов позволяет встраивать аппараты в разделительные стены из нержавеющей стали. Зеркальное исполнение аппарата позволяет объединить две сервисные зоны в одну.
Для стерилизации растворов аппарат может быть снабжён подвижным датчиком температуры PT 100.
В случаях, когда нет в распоряжении напорного воздуха или обессоленной воды, предлагается поставка компрессоров или водоподготовительной установки.

Продуманные решения для охраны окружающей среды

Аппарат удовлетворяет всем современным экологическим требованиям. Не оказывает вредного влияния на условия труда и окружающую среду. Наружный изолирующий кожух стерилизационной камеры выполнен из горячеоцинкованной листовой стали с качественной изоляцией, за счёт которой существенно уменьшаются тепловые потери и, следовательно, обеспечивается экономия электроэнергии. Бесшумный двухступенчатый вакуум-насос стандартно оснащён встроенным устройством для экономии питательной воды, обеспечивающим снижение эксплуатационных расходов прибл. на 15%. Мощный парогенератор уникальной конструкции с устройством автоматического выведения солей обеспечивает короткое время циклов стерилизации и постоянное высокое качество пара.

Уникальная составная двухкамерная рубашка с новой системой впуска пара в стерилизационную камеру позволяет снизить расход обессоленной воды почти на 20%. Для изготовления аппарата применяются качественные материалы, гарантирующие его долговечность. Аппарат может быть дополнительно снабжён узлом для доохлаждения сточной воды с возможностью установки выходной температуры сточной воды. Аппарат не создаёт никаких вредных отходов. В цеховом производстве применяются экологически безопасные методы обработки. Все существенные части аппарата и упаковку можно утилизировать.

Оборудование содержит 95 % стали, 4 % других материалов, 1 % электроматериала и пластмасс. После выполнения демонтажа правомочным лицом экологически безопасную ликвидацию производят в соответствии с предписаниями ЕС, отвечающими Инструкции WEEE (Waste Electric and Electronic Equipment).
