Технические характеристики

Параметры зависят от комплектации аппарата

Принцип работы

Любое исследование молочной железы начинается с позиционирования пациентки. Универсальное позиционирование в трехмерном пространстве позволяет использовать наклон для более плотного соприкосновения края детектора с грудной стенкой. Отсутствие зазора дает дополнительные сантиметры обследуемой ткани обычно пропускаемые на других маммографах.

Отсюда резкое увеличение выявляемости заболеваний в области грудной мышцы. Позиционируй маммограф, а не пациента – вот девиз штатива с 3D позиционированием. За счет гравитационного вытягивания удается добиться того же, что обычно требует тракции с помощью салфеток и других приспособлений.

Заботой о пациенте служит система патентованной свермягкой компрессии SCS, которая максимально уменьшает дискомфорт пациентки от выполняемого обследования. Система обратной связи и особый алгоритм позволяют поводить компрессию быстро, но максимально безболезненно.

Излучение

• Следующим этапом снимка становиться сам момент выхода рентгеновского излучения.  В отличии от подавляющего большинства таких аппаратов Giotto 3D дает короткий микродозовый импульс, который экономит дозовую нагрузку на основном снимке – он позволяет получить плотность молочной железы для основного исследования.
• Метод замера уставок на основании только толщины компрессии зачастую приводит к обратному результату: железа молодых жешищин не большая по своим размерам, но очень плотная.
• У женщин пожилых с железой большого размера обычный маммограф ошибается, так как имея большую толщину железа состоит из жировой ткани, а следовательно имеет минимальную плотность.
• Используя систему предэкспозиции Giotto 3D позволяет уберечь молодых женщин от снимка, выполненного при низких кВ, но длительной выдержкой ионизирующего излучения, который приводит к высокой дозовой нагрузке.
• Оптимальные мАс и кВ также напрямую влияют на постоянно высокое качество изображение, которым отличаются маммографы Giotto.
• В получении совершенного снимка нет мелочей. Даже такая деталь, как система синхронизации движения растра и экспозиции позволяет избежать артефактов на снимке и снизить дозу облучения.

Оборудование и программное обеспечение

• Giotto 3DL оснащен селеновым детектором 24 x 30 см. Высокая чувствительность к рентгеновскому излучению, сочетающаяся с прямой передачей скрытого изображения ставит данный тип детектора вне конкуренции в области цифровой маммографии.
• В течение десяти лет, пока селеновые детекторы применяются в цифровых маммографах Giotto 3DL, на данный тип приемника перешли все другие производители маммографов. Имея самый большой опыт работы с селеновыми детекторами, программисты Giotto 3DL разработали самый совершенный алгоритм обработки полученного сигнала, позволяющий получить изображения элементов, которые плохо различимы без использования данной программы.
• Большое количество интеллектуальных функций программы постпроцессинга Giotto Insight помогает врачам вовремя ставить диагноз.
• Маммограф Giotto 3DL оснащен интерфейсом для подключении приставки для стереотаксиса и стола для биопсии, что позволяет его в течении пары минут превратить из вертикальной системы стеререотаксиса в горизотальный стол для биоспии (современный аналог фишеровского стола).
• Являясь золотым стандартом в биопсии молочной железы, горизонтальная биопсия несмотря на все ее преимущества в безопасности и точности не дает всех ответов в теме пункций молочной железы. Именно поэтому так важно иметь универсальную возможность горизонтальной и вертикальной биопсии.

Дополнительно о Giotto® 3DL

Опции

Спецификации поставки Giotto® 3DL

Рентгеновский генератор

• Имеет инверторную систему стабилизации напряжения и защиты от внешних скачков напряжения. Высокочастотный трансформатор генератора позволяет выполнять  короткие экспозиции без периодов нарастания и спада высокого напряжения, что особенно важно для систем предэкспозиции и синхронизации отсеивающего растра с экспозицией.
• Микропроцессорный тип управления позволяет контролировать все системы аппарата на максимальном уровне, точно и быстро рассчитывать все условия снимка в автоматическом режиме.

Пульт управления

• ПУ расположен отдельно от штатива, что позволяет расположить его в наиболее удобной точке для наблюдения или даже вывести в отдельную пультовую.
• Оператор находиться за рентгенозащитным стеклом. На пульте расположен ЖК-дисплей и кнопки управления аппаратом. Выводятся данные по состоянию системы, предупреждения, параметры выполненного исследования, доза на пациента.
• Снимки мгновенно выводятся на медицинский ЖК-дисплей, позволяя опытному лаборанту не только оценить правильность укладки и других параметров, но и увидеть зоны, подозрительные на опасные структурные изменения и еще в процессе исследования совместно с врачом изменить план работы, добавив специальные методы исследования под увеличением и локальной компрессией.

Штатив маммографа

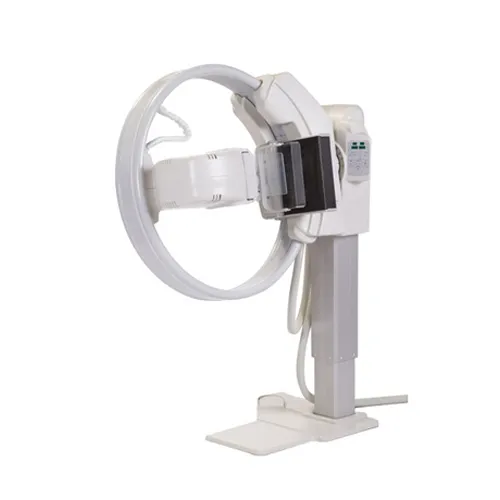

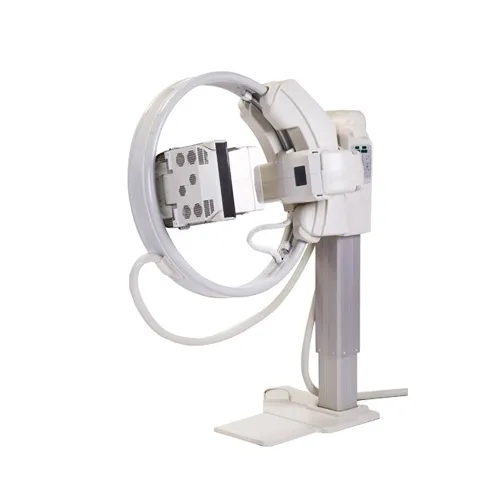

• Штатив Giotto имеет уникальный дизайн кольцевого гентри.
• Красота технического исполнения дополняется уникальным функциональным преимуществом – появляется дополнительное измерение при позиционировании – 3D позиционирование.
• Наклон штатива дает дополнительные сантиметры ткани на снимке.
• Становится возможным аккуратно выполнять исследования пациенткам сидя на инвалидном кресле. Кольцевой штатив открывает свободный доступ лаборанта к укладки молочной железы двумя руками находясь напротив пациентки.
• Перевод штатива в горионтальное положение – это половина работы по трансвормации системы в горизональную систему для биопсии – уникальное преимущество Giotto которое ценят во всем мире.

Рентгеновская трубка

• Рентгеновская трубка с выскоковольтными проводами маммографа Giotto обладает рядом технических инноваций, позволяющих получать высококонтрастные снимки с максимальным количеством деталей.

Стол для горизонтальной биопсии

• Стол для биопсии является золотым стандартом по удобству для врача и пациента. Пациент не видит зоны обследования, не иглы, крови, исключены обмороки. Исчезает самая частая проблема при стереотаксисе – уход зоны маркировки в результате движений пациента, в том числе непроизвольных (из-за усталости, напряжения, щелчка пистолета, работы аппарата и прочее).
